Quelques cubiques réglées

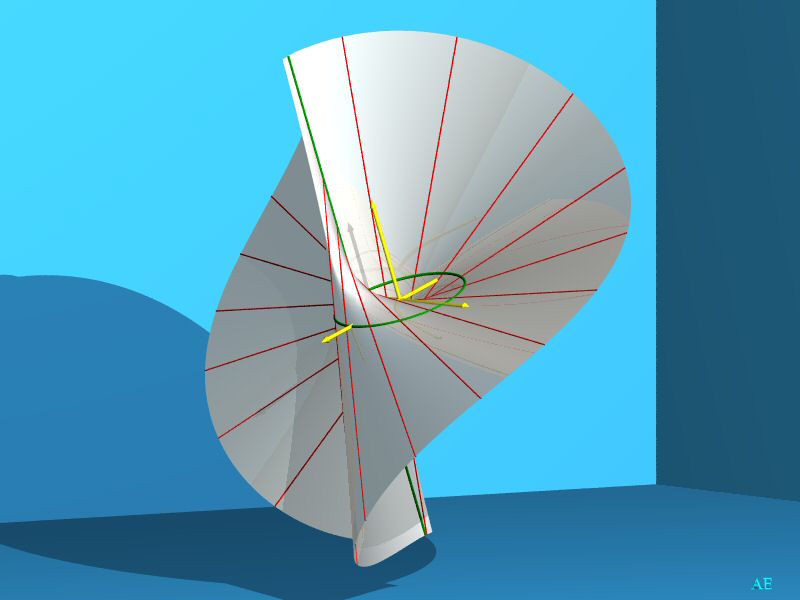

En particulier, des cubiques engendrées par des droites s'appuyant sur une droite et une conique
( cas tracés : un cercle, une parabole)
#include "colors.inc"
#declare a=-2.5 ;
#declare b=-0.8 ;
#declare c=6 ;
#declare r=0.02 ;
camera { location < -3,1,-12 > look_at < 2.5,-2,0 > }
light_source { < -0,20,-30 > color rgb < 1,1,0 > *0.98 }
light_source { < -20,-20,-50 > color White*0.7}
light_source { < -20,30,-30 > color White*0.9}
background {rgb < 0,0.6,1 > *0.9}
union{
union{
cylinder{ < -c,a,a*a*a+3*a*a > , < c,a,a*a*a+3*a*a > ,r}
cylinder{ < -c,b,b*b*b+3*b*b > , < c,b,b*b*b+3*b*b > ,r} // S:=z-y^3-3y^2
/* cylinder{ < -c*a*a,a,-c > , < c*a*a,a,c > ,r}
cylinder{ < -c*b*b,b,-c > , < c*b*b,b,c > ,r} // S:=z*y^2-x */
/* cylinder{ < a,-c,-c*a*a +a*a > , < a,c,c*a*a+a*a > ,r}
cylinder{ < b,-c,-c*b*b +b*b > , < b,c,c*b*b+b*b > ,r} //z-x^2*y-x^2 */
/*cylinder{ < a, -c/a+a*a, -c > , < a, c/a+a*a,c > ,r}
cylinder{ < b, -c/b+b*b, -c > , < b, c/b+b*b,c > ,r} //z=x*y-x^3 */
pigment{Cyan}
}
poly{3, < 0,0,0,0,0,0,0,0,0,0,-1,0,-3,0,0,0,0,0,1,0 > } // S:=z-y^3-3y^2
// poly{3 < 0,0,0,0,0,0,0,0,0,-1,0,1,0,0,0,0,0,0,0,0 > } // S:=z*y^2-x
//poly{3, < 0,-1,0,-1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1,0 > }// S:=z-x^2*y-x^2
//poly{ 3, < 1,0,0,0,0,0,-1,0,0,0,0,0,0,0,0,0,0,0,1,0 > //z=x*y-x^3 }
//poly{3, <0,0,1.,0,0,0,-1.,0,0,0,0,-1.,0,0,0,0,0,0,0,0. > //z*(x^2-y^2)-x*y
clipped_by { sphere{ < 0,-1,2 > , 6 } }
bounded_by { clipped_by }
pigment { rgb < 1,.75,.1 > *0.6 }
finish { ambient 0.6 diffuse 0.7 specular .5 roughness 0.05}
rotate < 20,-50,80 >
scale < 2,1,1 >
}
