Drôles de roues pour drôles de routes




L'origine de ces animations est un article de "Pour la Science" n° 188 juin 1993 et un programme Maple simulant un véhicule à roues carrées de Mandonnet.

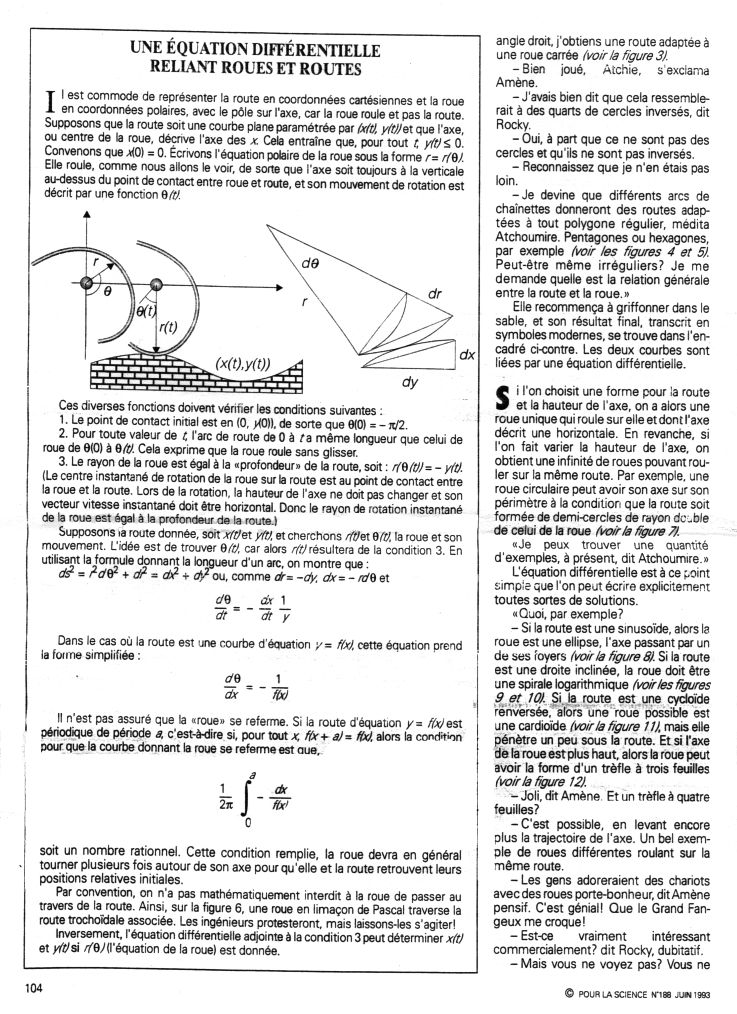

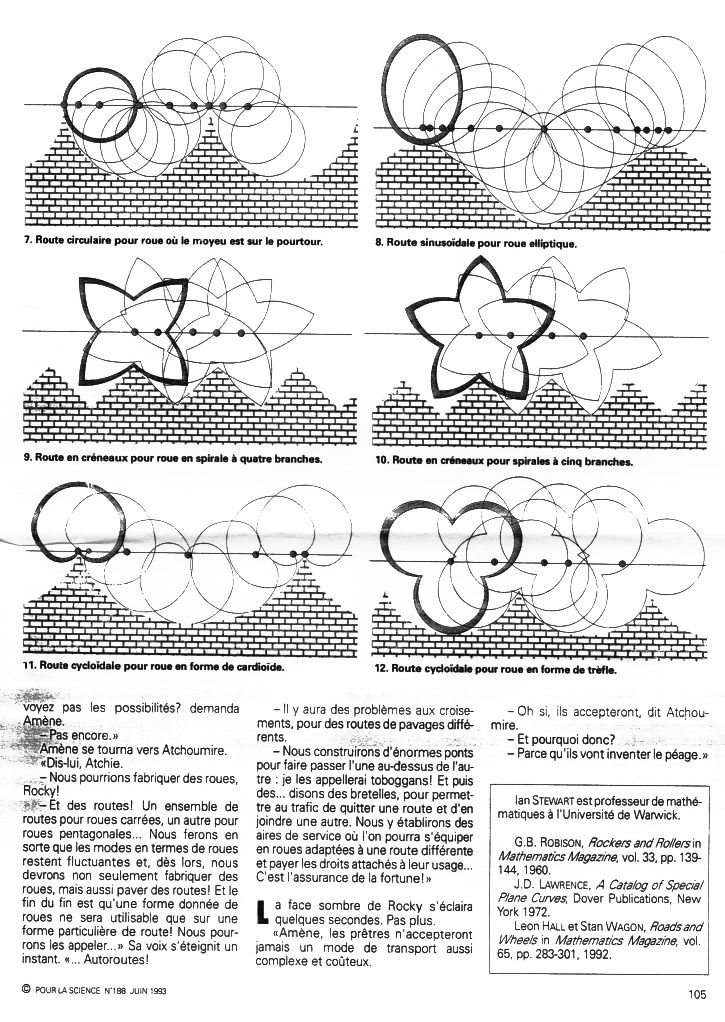

Des images de cet article sont téléchargeables :
page 1 (204 Ko) ;   page 2 (179 Ko) ;   page 3 (217 Ko) ;   page 4 (208 Ko)

  Télécharger le fichier Maple "zippé"

I. Roues polygonales pour routes en arcs de chainette

Les roues sont des polygones réguliers et les routes des arcs de chainette ( y=ch(x) )
Télécharger   le fichier Maple "zippé"

... etc ... et c'est ainsi
que fut trouvée la
roue circulaire ...


roues triangulaires
voir grande taille


roues carrées
voir grande taille


roues pentagonales
voir grande taille



II. Roues en arcs de spirales pour routes en dents de scie

Les roues sont des arcs de spirale logarithmique et les routes des segments de droites.
 télécharger le fichier Maple"zippé"





roues à 2 branches
voir grande taille

roues à 3 branches
voir grande taille

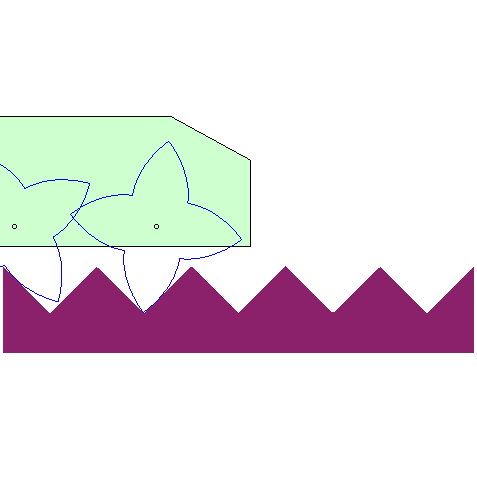

roues à 4 branches
voir grande taille

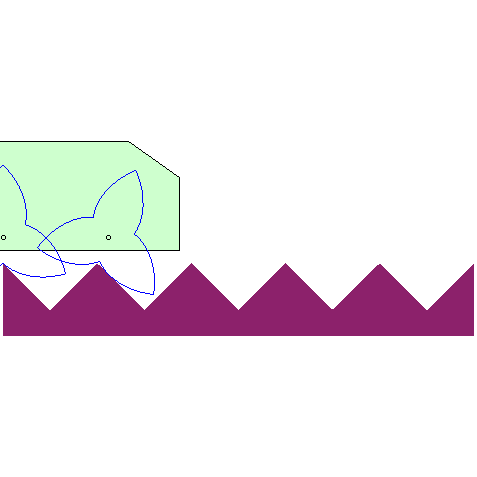

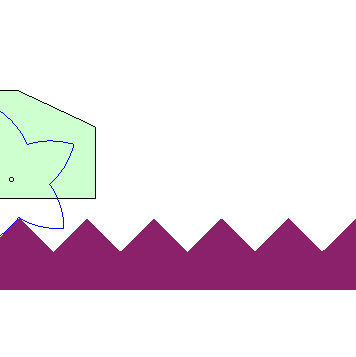

roues à 5 branches
voir grande taille




III. Roues circulaires décentrées pour route en demi-cercles

Les roues sont des cercles, le moyeu étant sur le cercle et les routes des demi-cercles de rayon double.
 Télécharger le fichier Maple "zippé"



voir grande taille

IV. Roues elliptiques décentrées pour routes sinusoïdales

Les roues sont des ellipses, le moyeu étant à l'un des foyers et les routes des sinusoïdes.
Télécharger   le fichier Maple "zippé"



voir grande taille

V. Roues-cardioides pour routes cycloidales

Les roues sont des cardïoides et les routes des cycloïdes.
Télécharger   le fichier Maple "zippé"



voir grande taille

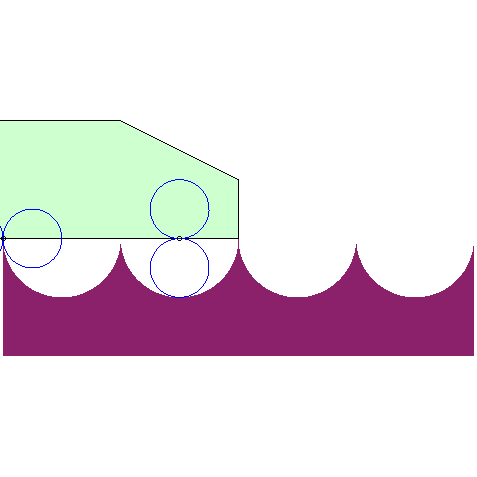

VI. Roues en arcs de cercles pour routes en arcs de cercles

Les roues sont des arcs de cercles et les routes des arcs de cercles de rayon double.
Télécharger   le fichier Maple "zippé"




roues à 2 branches
voir grande taille

roues à 3 branches
voir grande taille

roues à 4 branches
voir grande taille


VII. Roues en trèfles pour routes en arcs d'ellipse

Les roues sont des courbes d'équation polaire r=sin(N*theta) et les routes des demi-ellipses.
Télécharger   le fichier Maple "zippé"



voir grande taille



voir grande taille

VIII. Roues en trèfles pour routes "cycloïdales"

Les roues sont des courbes d'équation polaire r=cos(theta)^2 et la route une cycloïde ayant subi une affinité de rapport 1/2.
Télécharger   le fichier Maple "zippé"



voir grande taille

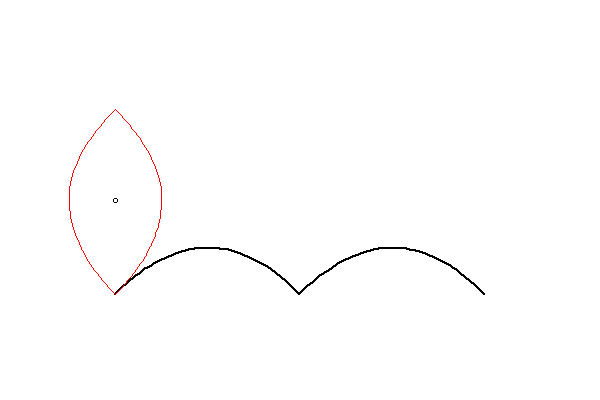

IX. Roues en arcs de parabole et arcs de campyle d'Eudoxe pour routes en arcs de parabole


Télécharger   le fichier Maple "zippé"



voir grande taille



voir grande taille



voir grande taille



voir grande taille



voir grande taille



voir grande taille



voir grande taille



voir grande taille

X. Routes "quasi circulaires"

Les roues sont des ellipses.
Télécharger   le fichier Maple "zippé"


zoom


zoom
